Fotonaponski priredi i staklenici su modeli integriranog korištenja distribuiranih fotonaponskih i tradicionalnih zgrada. Danas su mnoge stanice za punjenje inovativno prihvatile novi način punjenja fotonaponskog pohrane. Međutim, fotonaponski bacači nisu samo izravno izgradnju fotonaponskih staklenika. Još uvijek postoji mnogo detalja na koje treba obratiti pažnju, a oni se mogu podijeliti u mnoge kategorije. Možete odabrati najprikladniji dizajn brodova prema vlastitoj stanici.

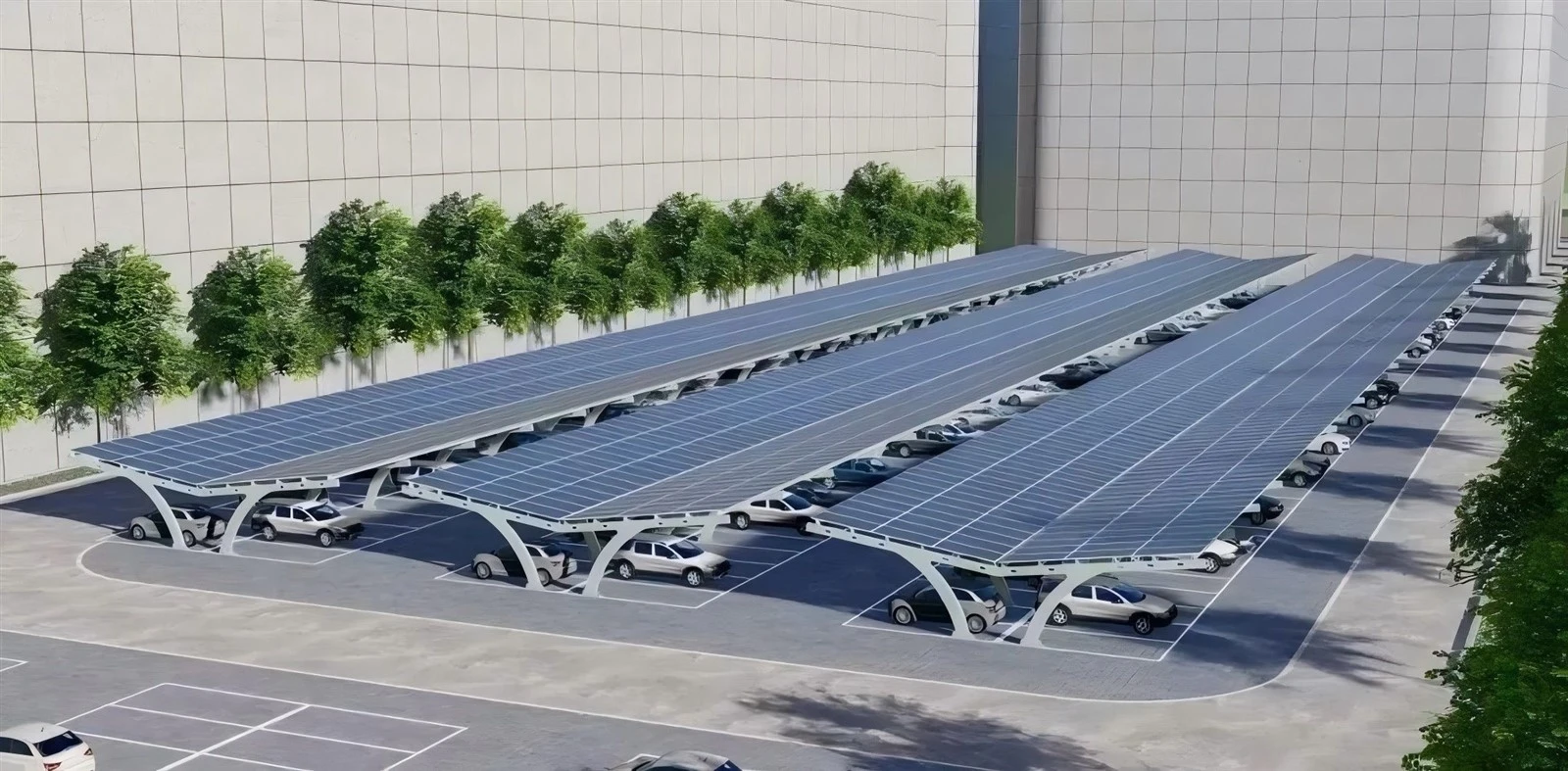

Zbirka stilova za fotonaponske podloge
Princip rada fotonaponskog broda je korištenje solarnih ploča instaliranih na vrhu brojača za apsorbiranje sunčeve svjetlosti i pretvorbu u struju izravne struje. Zatim se DC snaga pretvara u izmjeničnu energiju putem pretvarača za opskrbu energijom za upotrebu ili opremu za punjenje poput električnih vozila.
Ispod svakog nadstrešnice za automobil nalazi se kombinirana kutija, a solarni paneli na vrhu nadstrešnice za automobil prikupljaju apsorbiranu električnu energiju kroz nju. Zatim se prenosi u pretvarač za pretvaranje istosmjerne struje u izmjeničnu struju, koja se može prenijeti u električnu mrežu kako bi se dovršila proizvodnja električne energije. Međutim, za opće stanice za skladištenje solarne energije i punionice, električna energija proizvedena fotonaponskim sustavima u osnovi je u načinu spontanog samokorištenja.
1. klasificirajte prema broju stupaca
Fotonaponski bacač s jednim stupcem
Glavna prednost jednog stupaca je njegova jednostavna struktura, koja štedi puno prostora i donosi veću praktičnost na parkiranje. Također je lako instalirati i konstruirati.
Multi -stupac Fotonaponski pribor
Nadstrešnica za automobil s više stupova u potpunosti je izrađena od konstrukcijskih materijala od aluminijske legure, s jednostavnom strukturom. U usporedbi s nadstrešnicom za automobil s jednim stupom, njegova ukupna struktura pokazuje veću sigurnost i stabilnost, veću otpornost na vjetar i značajno poboljšava učinkovito korištenje prostora. Međutim, zbog povećanja utroška materijala, ukupni trošak nadstrešnice za automobil je na odgovarajući način porastao u usporedbi s nadstrešnicom za automobil s jednim stupom.
BIPV vodootporni fotonaponski spremnik
BIPV vodootporna fotonaponska nadstrešnica za automobil je dodatak vodootpornoj strukturi na bazi obične fotonaponske nadstrešnice. Ima novu strukturu za vodonepropusnost i opremljen je vodenim kanalom za učinkovito rješavanje problema curenja vode. Njegova vodootpornost je izvrsna. Dizajn glavne potpore usvaja najstabilniju strukturu "dvostrukog tipa" u mehanici, sa stabilnom strukturom i dizajnom skrivenog cementnog stupa, što ne samo da štedi prostor, već i olakšava parkiranje.
2. Prema obliku kosine
Jednostruki nagib
Jednostavna konstrukcija, jednostavna montaža, pogodan za raspored sjever-jug.
Centralna odvodnja, pogodna za kišne dane, pogodna za smjer istok-zapad.
Ravni gornji tip
Dizajn ravnog vrha, fotonaponski moduli obično se postavljaju paralelno s tlom. Jednostavan za ugradnju, prikladan za prostore s ograničenjima, ali potrebno je posebno razmotriti dizajn odvodnje.
Zakrivljena površina
Zakrivljeni dizajn, obično koristeći zakrivljene ili valovite strukture, s modernim i lijepim izgledom. Struktura je složena, a trošak visok, ali ima dobre vizualne efekte i performanse sjenčanja.
3. Prema tome koriste li se fotonaponi kao strukturne komponente
Dodatno: Pogodno za obnovu postojećih nadstrešnica
Stil konstrukcije: Korištenje fotonaponskih modula kao strukturnih komponenti nadstrešnice za automobil, jednostavno i lijepo
4. Prema ukupnim strukturnim materijalima nadstrešnice za automobil
Betonski fotonaponski nadstrešnica za automobile ima podzemne temelje za izlijevanje, a krov nadstrešnice za automobile je stabilno povezan s prednjim i stražnjim stupovima s unaprijed izlivenim vijcima u obliku slova U. Zatim se ugrađuju čelične grede u obliku slova C kako bi se zadovoljile potrebe opterećenja vjetrom. Fotonaponski nosači i moduli postavljaju se na čelik u obliku slova C, a moduli se mogu polagati pod optimalnim kutom kako bi se osigurala maksimalna proizvodnja električne energije.
Glavne prednosti su:
(1) Projektirati dovoljno dugu garažu da olakša parkiranje vozila;
(2) Gornja greda je relativno visoka, što ne utječe na normalan rad i rad vozila i pješaka;
(3) betonska struktura bacanja ima dobro brtvljenje, izdržljivost, snažnu otpornost na vjetar i strukturnu stabilnost;
(4) Uski betonski stupovi koji ne zauzimaju garažni prostor i olakšavaju parkiranje vozila:
(5) Struktura betonskog spremnika je jednostavna, jednostavna za instaliranje i u potpunosti ispunjava zahtjeve za upotrebu.
Glavni nedostaci su:
(1) razdoblje konstrukcije je relativno dugo, a zbog karakteristika očvršćivanja betona, potrebno je dugo vremena da se očvrsne;
(2) troškovi projekta su visoki, a zbog visoke cijene betona i potrebe za kombinacijom oblikovanja i drugih procesa, operativna poteškoća je relativno visoka;
(3) Brzina iskorištavanja ulice nije vrlo visoka jer je instalirani komponentni kapacitet relativno smanjen.
Aluminijski profil struktura fotonaponskog broda
Postoje tri skupa stupaca na tlu konstrukcije aluminijskog profila fotonaponske strukture bacanja, a najniža točka nagiba nagnute strukture aluminijskog profila više od 2,5 metara udaljena od zemlje. Kut instalacije je oko 10 stupnjeva.
Glavne prednosti su:
(1) Minimalna visina nadstrešnice za automobil je veća od 2,5 metara;
(2) Nema operacija zavarivanja ili bušenja na licu mjesta.
Glavni nedostaci su:
(1) Rop je izrađen od svu aluminijsku strukturu, a aluminijski profili za upravljanje moraju biti oblikovani i prilagođeni, što je skupo;
(2) Dizajn nije dovoljno estetski ugodan, a na temelju stvarnih fotografija ugradnje, estetska razina ove vrste nadstrešnice za automobil mora se u određenoj mjeri zanemariti;
(3) vodootporno je uvijek bilo teško riješiti;
Čelična konstrukcija fotonaponski bacač
Na tlu su dva skupa čeličnih stupaca u obliku fotonaponske šupe s jednim stupcem čelične konstrukcije, a najniža točka nagnute čelične građevine udaljena je više od 2,5 metara od zemlje.
Glavne prednosti su:
(1) Minimalna visina nadstrešnice za automobil je veća od 2,5 metara;
(2) Projektne specifikacije i opterećenja koja se razmatraju za uporabu;
(3) Dekoracija izgleda je relativno lijepa;
(4) Ograničenja ugradnje su rijetka i potrebna je samo jednostrana konstrukcija iskopa.
Glavni nedostaci su:
(1) Povećala se količina korištenog čelika;
(2) Civilni temelj je relativno velik, a cijena se relativno povećava;
(3) Vodootporni tretman je složeniji.
Fotonaponski poljoprivredni staklenik nova je metoda korištenja fotonaponske proizvodnje energije, koja integrira solarno fotonapojsko stvaranje energije, inteligentni sustav za kontrolu temperature i modernu sadnju visokotehnološke tehnologije u staklenik. Staklenik prihvaća čelični okvir, prekriven solarnim fotonaponskim modulima, istovremeno osiguravajući solarno fotonaponski stvaranje energije i potrebe rasvjete čitavih usjeva staklenika.
Konstrukcija fotonaponskih poljoprivrednih staklenika uglavnom uključuje integrirane tanko-filmske fotonaponske staklenike i profesionalne obnove na postojećim staklenicima. Općenito, novoizgrađeni staklenici konstruirani su na integrirani način.
Električna energija proizvedena fotonaponskim modulima može podržati sustav navodnjavanja staklenika, osigurati dodatno svjetlo biljkama, zadovoljiti zimske potrebe za grijanjem staklenika, povećati temperaturu staklenika i promicati brzi rast usjeva.
Natkriveni fotonaponski staklenik
Fotonaponski moduli prekriveni su s gornje ili bočne strane staklenika kako bi se stvorila potpuna pokrivenost. Pogodan za sadnju kultura koje zahtijevaju više sjene.
Fotonaponski staklenik intervalnog tipa
Fotonaponski moduli raspoređeni su u intervalima, pri čemu su neka područja prozirna, a neka neprozirna. Pogodan za sadnju usjeva s visokim zahtjevima za svjetlom.
Fotonaponski staklenik s podesivim kutom
Fotonaponski modul se postavlja na podesivi nosač, koji može prilagoditi kut fotonaponskog modula prema kutu sunca. Poboljšajte učinkovitost fotonaponske proizvodnje energije dok prilagođavate rasvjetu unutar staklenika.
Fotonaponski nadstrešnici uglavnom se koriste za zaštitu i punjenje vozila, a često se grade na parkiralištima u gradovima ili tvornicama. Struktura je relativno jednostavna, a na cijenu izgradnje utječe razmjer. Male jedinice imaju veće troškove, dok one velike imaju niže troškove zbog učinaka razmjera. Njegova izgradnja može smanjiti troškove optimiziranjem dizajna, odabirom prikladnih materijala itd. Fotonaponski staklenici integriraju proizvodnju električne energije i poljoprivredne sadnje, uglavnom smještene na ruralnom ili prigradskom poljoprivrednom zemljištu, s visokim zahtjevima za strukturnim materijalima, infrastrukturom i pratećim objektima, te relativno visokim troškovima . Smanjenje troškova zahtijeva višestruke pristupe, kao što je korištenje podrške politikama i inoviranje modela suradnje. Iako ova dva imaju različite scenarije primjene, oba mogu poboljšati ekonomske i ekološke koristi razumnim planiranjem i upravljanjem uz postizanje funkcionalnosti.
